La gestión de la presión hidrostática sigue siendo fundamental. Dicta la integridad estructural a largo plazo de los proyectos subterráneos. La acumulación incontrolada de agua contra los muros de contención provoca una rápida degradación del hormigón. Debe implementar sistemas robustos para manejar estas fuerzas continuas. Los ingenieros reemplazan cada vez más las capas de drenaje granulares tradicionales. En su lugar, especifican geosintéticos de alta masa. Las soluciones modernas superan graves limitaciones de espacio. Aceleran la instalación y proporcionan caudales altamente predecibles.
Sin embargo, las aplicaciones profundas y de alta carga plantean desafíos extremos. Los revestimientos comerciales estándar fallan con frecuencia debido a una inmensa compresión del suelo. Esta guía completa desglosa los métodos de especificación exactos. Exploraremos cómo se pueden evaluar e instalar estos sistemas de polímeros de alta resistencia. Aprenderá estrategias prácticas para prevenir fallas estructurales. La implementación de estas prácticas garantiza una gestión resiliente del agua en entornos subterráneos extremos.
Una especificación de 1000GSM proporciona la resistencia a la compresión y el mantenimiento de huecos necesarios para túneles de cubierta profunda y cimientos estructurales pesados.
La integración de un revestimiento de drenaje plano reduce el volumen de excavación y reemplaza el agregado importado de alto costo al tiempo que ofrece una transmisividad consistente y verificable.
La implementación exitosa depende del estricto cumplimiento de los protocolos de superposición, la compatibilidad con los sistemas primarios de impermeabilización y la gestión de los factores de reducción de la fluencia a largo plazo.
Las pruebas estandarizadas (ASTM/ISO) para el comportamiento de compresión y el caudal en el plano deben alinearse con los cálculos de presión hidrostática específicos del sitio.
Las estructuras subterráneas profundas enfrentan inmensas presiones hidrostáticas y del suelo. Estas fuerzas laterales aplastan fácilmente materiales más livianos. El uso de tapetes con hoyuelos o cúspides de 400-600GSM a menudo conduce al desastre. Cuando el núcleo se aplasta, se enfrenta a una falla total del drenaje. La entrada repentina de agua amenaza toda la huella estructural. Reparar estas fallas requiere esfuerzos de excavación imposibles.

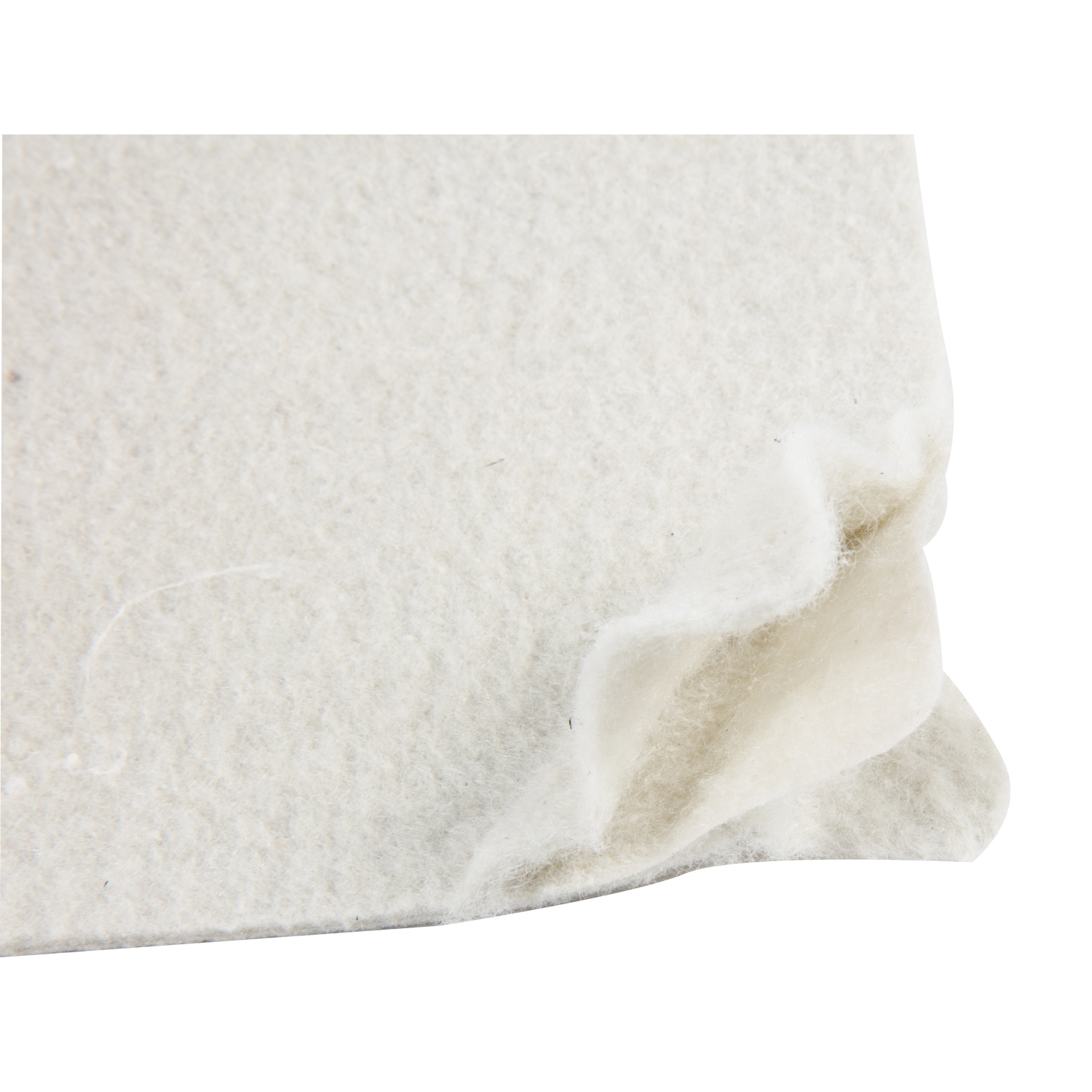

Comprender la masa por unidad de área (GSM) le ayuda a predecir la resistencia al aplastamiento del núcleo. Un revestimiento compuesto de drenaje plano de 1000GSM garantiza la estabilidad estructural. Funciona excepcionalmente bien bajo relleno pesado. Los núcleos de polímero pesado resisten la fluencia física a largo plazo. Mantienen espacios vacíos críticos durante décadas de presión constante.
Los ingenieros deben elegir entre perfiles planos y con hoyuelos. Un revestimiento de drenaje plano ofrece una distribución de carga superior. Las láminas con hoyuelos crean intensas cargas puntuales. Estos puntos de tensión localizados perforan fácilmente las membranas impermeabilizantes adyacentes. Un núcleo de geored de estructura plana distribuye la presión uniformemente por toda la superficie. Esta distribución uniforme protege las delicadas capas de sellado.
La evaluación económica favorece fuertemente las soluciones poliméricas de alta resistencia. Reduces significativamente la huella de carbono de tu proyecto. Una capa de drenaje geosintético elimina cientos de entregas de camiones pesados. Evitas transportar y colocar 300mm de gravilla de drenaje lavada. Esta sustitución reduce el volumen de excavación inicial. Ahorra tiempo valioso durante la programación de la ruta crítica.
Tipo de sistema | Distribución de carga | Fuerza compresiva | Impacto de la huella de carbono |
|---|---|---|---|
Revestimiento plano 1000GSM | Par/Continuo | Muy alto (>1000 kPa) | Bajo (Transporte Mínimo) |
Hoja con hoyuelos 400GSM | Cargado por puntos | Bajo a moderado | Bajo (Transporte Mínimo) |
Grava lavada de 300 mm | Incluso | Alto | Muy alto (camiones pesados) |
Los proyectos de túneles exigen criterios de éxito estrictos. Debe aliviar la presión del agua subterránea detrás del revestimiento secundario. Debe hacer esto sin comprometer la capa impermeabilizante primaria. Los ingenieros tampoco pueden reducir la sección funcional del túnel. El espacio sigue siendo un bien de primera calidad bajo tierra.
Los métodos de implementación requieren extrema precisión. Los equipos de instalación fijan el material de drenaje del túnel directamente a la superficie excavada principal. Esta superficie suele ser hormigón proyectado fresco irregular. Complete este paso de fijación antes de instalar la membrana impermeable. Luego, los contratistas vierten el revestimiento de concreto final directamente contra el conjunto impermeabilizado.
Los ingenieros deben evaluar varias consideraciones estructurales críticas antes de la aprobación:
Capacidad de flujo radial: asegúrese de que el material maneje las tasas de flujo de entrada calculadas. Haga coincidir estas tasas anticipadas con la geología local específica. El agua debe fluir libremente hacia las tuberías invertidas.
Resistencia a ambientes alcalinos: el núcleo de polímero debe resistir una degradación química severa. Los geotextiles no tejidos enfrentan una dura exposición. El contacto entre los polímeros y el hormigón proyectado fresco crea un ambiente altamente alcalino.
Obstrucción mineral (sinterización): la acumulación de carbonato de calcio afecta con frecuencia a los túneles. Los depósitos minerales ciegan rápidamente los tejidos estándar. El tamaño de apertura aparente (AOS) correcto mitiga este riesgo. El geotextil integrado debe filtrar eficazmente sin precipitar minerales.
La protección de sótanos comerciales requiere criterios de éxito definidos. Debe evitar la acumulación de agua contra los muros de contención del sótano. Esta protección proactiva salvaguarda el refuerzo estructural del hormigón. También protege el ambiente interior de la entrada de humedad nociva. Los ambientes húmedos provocan moho y fallas en los equipos.
Los métodos de implementación vertical funcionan mejor aquí. Instale el sistema directamente contra la cara impermeabilizante exterior. Asegure el material con cuidado para evitar que se hunda. Termine el drenaje de los cimientos en un drenaje francés funcional. También se puede conectar a un tubo colector perforado en la base. La terminación adecuada garantiza que el agua salga rápidamente del perfil del suelo.
La integración con los sistemas de impermeabilización existentes sigue siendo primordial. El perfil plano evita perforaciones accidentales. Detiene la abrasión contra delicados revestimientos bituminosos. La impermeabilización elastomérica permanece perfectamente segura durante la compactación intensa del relleno. Evitas crear puntos de fuga secundarios.
Las estructuras enfrentan cargas dinámicas constantes bajo tierra. El material debe soportar presiones activas del suelo de forma continua. Debe adaptarse al asentamiento natural de los edificios a lo largo del tiempo. Además, absorbe cargas vivas del tráfico superficial adyacente. Realiza estas funciones mecánicas durante toda la vida útil del edificio.
Los criterios de adquisición objetivos protegen su inversión. Los compradores deben saber qué datos exigir. Siempre revise las Hojas de Datos Técnicos (TDS) de los fabricantes. No acepte afirmaciones de marketing genéricas. Insista en métricas de prueba certificadas por laboratorio.
El caudal en el plano (transmisividad) dicta el rendimiento real en el campo. Las pruebas deben realizarse bajo presiones de confinamiento específicas del sitio. La norma ASTM D4716 proporciona una metodología confiable. Los datos sobre las condiciones de flujo libre no reflejan la realidad subterránea. Las pruebas confinadas imitan la presión del suelo compactado.
Los datos de resistencia a la compresión requieren un análisis profundo. Exija resultados de pruebas de fluencia estándar de 10.000 horas. Debe asegurarse de que el revestimiento compuesto de drenaje mantenga su espacio vacío interno. No puede aplanarse durante una vida útil de diseño de 50 a 100 años. Los factores de reducción de la fluencia deben aplicarse a los números de resistencia de referencia.
Las especificaciones de filtración geotextil requieren un delicado equilibrio. La tela filtrante gestiona la permeabilidad para permitir un flujo rápido de agua. Al mismo tiempo, proporciona una retención vital del suelo. Esta doble acción mecánica evita que las partículas finas obstruyan el núcleo. La tela correctamente especificada forma una torta de filtración de suelo natural.
Métrica de rendimiento | Estándar relevante | Requisitos de las condiciones de prueba |
|---|---|---|
Transmisividad en el plano | Norma ASTM D4716 | Probado bajo presión de confinamiento específica del proyecto |
Fluencia compresiva | Norma ASTM D7361 | Pruebas de duración de 10.000 horas |
Tamaño de apertura aparente | Norma ASTM D4751 | Adaptado a la distribución local de partículas del suelo |
Agarre la resistencia a la tracción | Norma ASTM D4632 | Probado para la supervivencia durante la instalación. |
Los requisitos previos de las condiciones del sitio dictan su punto de partida. La preparación de la superficie sigue siendo absolutamente obligatoria. Los equipos de instalación deben eliminar las protuberancias afiladas de las paredes de la excavación. Las superficies de hormigón desnudo requieren un alisado minucioso. Las protuberancias actúan como cuchillos contra las capas sintéticas bajo cargas pesadas.
Las uniones y superposiciones exigen una atención estricta por parte de los inspectores. La ejecución adecuada separa los proyectos exitosos de los fracasos.
Retire con cuidado el geotextil adjunto para exponer el núcleo.
Entrelace los paneles de núcleo polimérico expuestos de forma segura.
Pega con cinta adhesiva o suelda la tela firmemente sobre la unión.
Evite toda posible intrusión de tierra en las uniones de conexión.
Advertencia de riesgo: los datos de la industria revelan una dura realidad. Aproximadamente el 90% de las fallas del drenaje geosintético ocurren en juntas mal selladas. La migración del suelo hacia el núcleo provoca una obstrucción rápida e irreversible.
La secuencia del relleno afecta la integridad estructural final. Siga pautas estrictas para colocar tierra. Compactar el relleno en capas medidas que no excedan los 300 mm. Nunca arrastre, rasgue ni aplaste el revestimiento recién instalado. El funcionamiento descuidado de maquinaria pesada arruina instantáneamente los costosos sistemas de drenaje.
El almacenamiento y la manipulación requieren protocolos dedicados en el sitio. Los polímeros enfrentan graves riesgos de degradación por rayos UV debido a la exposición a la luz solar. Mantenga todos los rollos de material bien envueltos en plástico opaco. Expóngalos sólo inmediatamente antes de la instalación activa. Guarde los rollos en posición horizontal para evitar la distorsión del núcleo.
Especificar un revestimiento de 1000 GSM representa una decisión calculada de gestión de riesgos. Muchos entornos hacen que la reparación posterior a la construcción sea físicamente imposible. Actualizar sus especificaciones de drenaje evita fallas estructurales económicamente ruinosas en el futuro. Los sistemas de polímeros de alta masa proporcionan una durabilidad esencial bajo cargas extremas de confinamiento.
Base su selección final de proveedores en evidencia de ingeniería sólida. Exija pruebas de terceros certificadas realizadas en condiciones de carga. Verifique los cálculos de flujo específicos del proyecto con la transmisividad del material propuesta. Garantice la transparencia de la garantía antes de firmar los contratos de adquisición finales.
Tome los siguientes pasos prácticos de inmediato para proteger su proyecto subterráneo. Consulte hoy a un ingeniero geotécnico experimentado. Calcule los requisitos de carga específicos del sitio con precisión basándose en los datos del suelo local. Finalmente, solicite muestras físicas y documentos TDS específicos del proyecto a sus proveedores preseleccionados.
R: Proporciona un flujo de agua equivalente o superior con una fracción del espesor (p. ej., 10 mm frente a 300 mm). Esto reduce enormemente los costos de excavación y el tráfico de camiones pesados. También obtiene caudales predecibles en lugar de depender de la calidad variable del agregado.
R: Sí. Si bien es ideal para muros de contención verticales y arcos de túneles, su alta resistencia a la compresión también lo hace adecuado para drenaje de cimientos horizontales debajo de los losas. Resiste eficazmente el peso aplastante de las losas de hormigón estructural.
R: Cuando se especifican adecuadamente para el entorno químico y se entierran lejos de la exposición a los rayos UV, los revestimientos de polietileno de alta densidad (HDPE) o polipropileno (PP) están diseñados para durar más que la vida útil de diseño de 50 a 120 años de la estructura primaria.
R: Al hacer coincidir estrictamente el tamaño de apertura aparente (AOS) del geotextil y la permitividad con la distribución del tamaño de las partículas del suelo nativo circundante, se garantiza que se forme una torta de filtración de suelo natural detrás de la tela.
